Ресурсный крепеж
Для сборки секций УЭЦН (стыковка, фиксация отдельных секций насоса, включая секцию погружного электродвигателя) применяется крепеж с особыми свойствами. Крепеж носит название «Ресурсный», то есть позволяющий работать длительное время при знакопеременных нагрузках, в условиях агрессивных сред.
Производим ресурсный крепеж
Предел выносливости
300 тыс. и выше циклов
по методике ИМАШ-059.01
по методике ИМАШ-059.01
Класс прочности
10 (гайка)
10,9 (болт, винт, шпилька)
10,9 (болт, винт, шпилька)

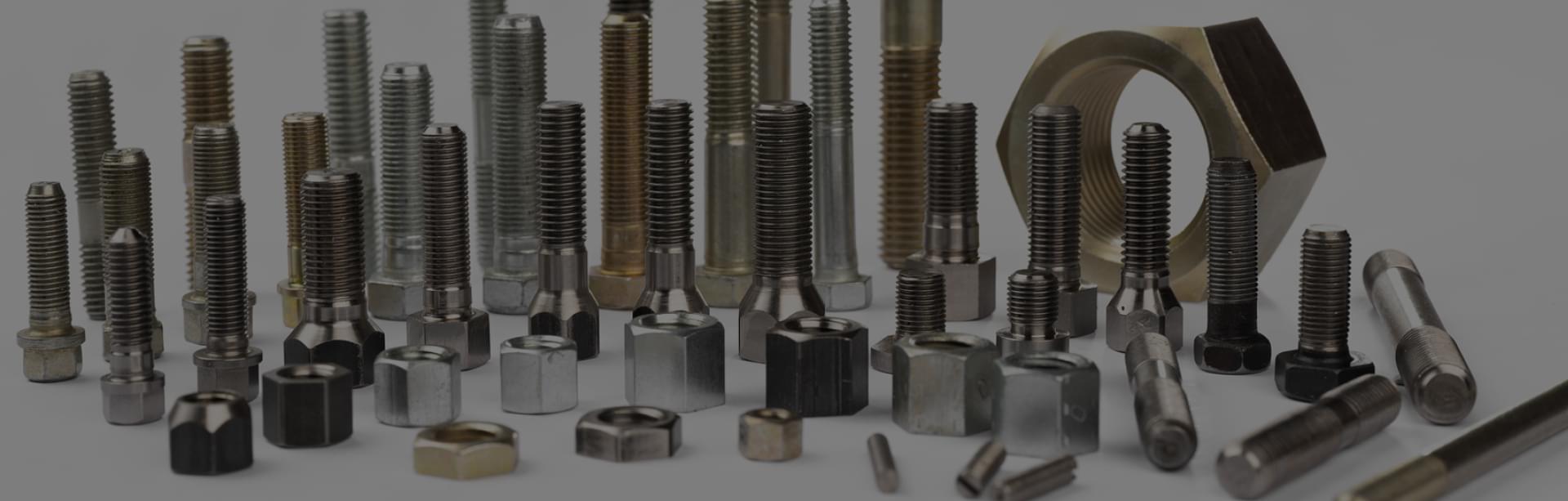

Виды крепежа
- болт М8-М16 с шестигранной головкой
- винт М8-М16 с шестигранной головкой и с круглой головкой с внутренним шестигранником
- шпилька М8-М16, в т.ч. комбинированная с мелкой резьбой
- крепеж в дюймовом исполнении резьбы 5/16"-24UNF, 3/8"-24UNF, 7/16"-20UNF
- гайка М6-М12
Материал крепежа
- сталь 30ХГСА
- сталь 03Х14Н7В, 05Х16Н4Д2Б
- сплав Alloy K-500

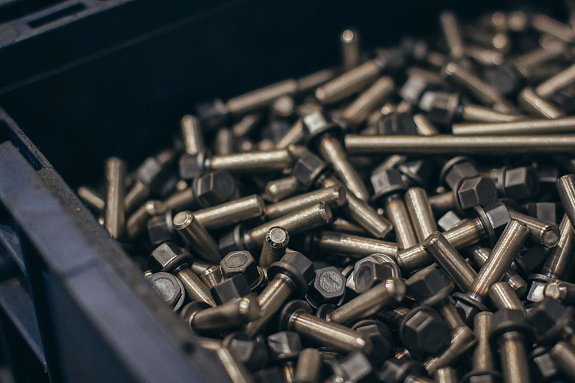

Ресурсный крепеж является неотъемлемой частью скважинного оборудования

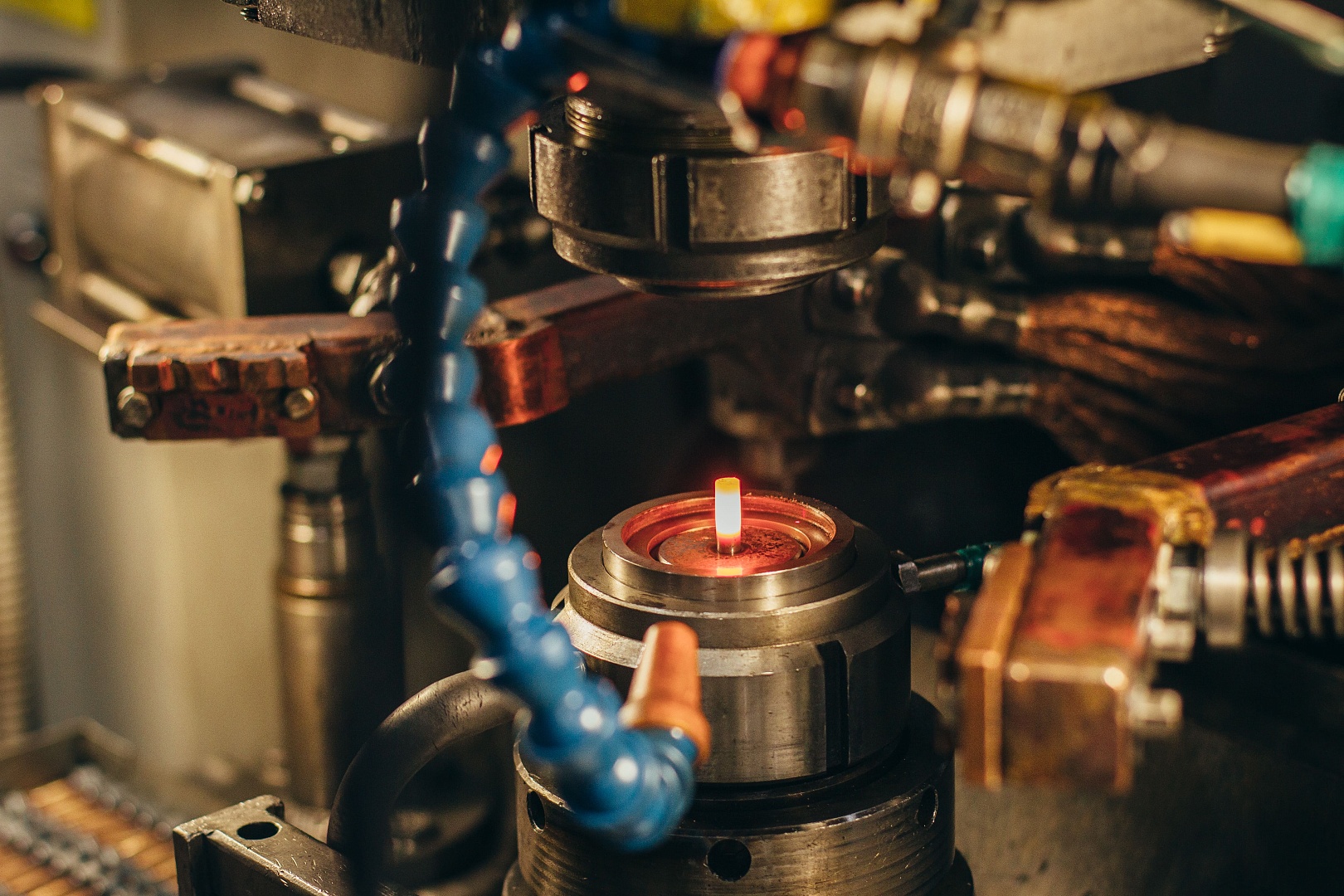

Цех по производству ресурсного крепежа
Качество и долговечность — залог успеха нашей продукции
Стать клиентом
Мы — опытный завод, готовый осваивать новые технологии под технические требования заказчика
Ресурсный крепеж: надежное решение для УЭЦН и ПЭД
Ресурсный крепеж – это важный элемент конструкции установок электроцентробежных насосов (УЭЦН) и погружных электродвигателей (ПЭД), от которого зависит стабильность и безопасность всей системы. Он применяется при сборке и монтаже оборудования, которое эксплуатируется в суровых условиях нефтедобычи – под давлением, при высоких температурах и в агрессивной среде.
Назначение и области применения
Качественный крепеж особенно востребован в нефтегазовой отрасли, где оборудование подвергается экстремальным нагрузкам. Он обеспечивает надежное соединение деталей, герметичность, устойчивость к вибрациям и длительный срок службы системы. Ресурсный крепеж применяется для:
- фиксации обмоток и магнитопроводов;
- соединения корпусов и рабочих секций;
- монтажа кабельных вводов и фланцевых соединений;
- крепления наружных и внутренних элементов УЭЦН и ПЭД.
Благодаря высокой прочности и антикоррозийным свойствам крепеж может использоваться даже при содержании сероводорода и солей в добываемой жидкости.
Особенности конструкции и материалов
Завод «ИОМЗ» изготавливает продукцию из надежных, проверенных временем сплавов: нержавеющих, легированных и коррозионностойких сталей. Наиболее часто применяются такие материалы, как:
- 12Х18Н10Т – устойчивая к кислотам и агрессивным средам;
- 20Х13, 40Х13 – легированные стали с высокими прочностными характеристиками;
- специальные сплавы с добавлением никеля.
В зависимости от условий эксплуатации возможен выбор между стандартными и усиленными исполнениями.
Высшее качество и надежность в любых условиях
Производство ресурсного крепежа осуществляется на собственных мощностях предприятия «ИОМЗ» с обеспечением строгого контроля качества на каждом этапе. Мы разрабатываем как серийные, так и индивидуальные решения по чертежам заказчика. Процесс изготовления включает:
- подбор стали и подготовку заготовок;
- холодную или горячую деформацию;

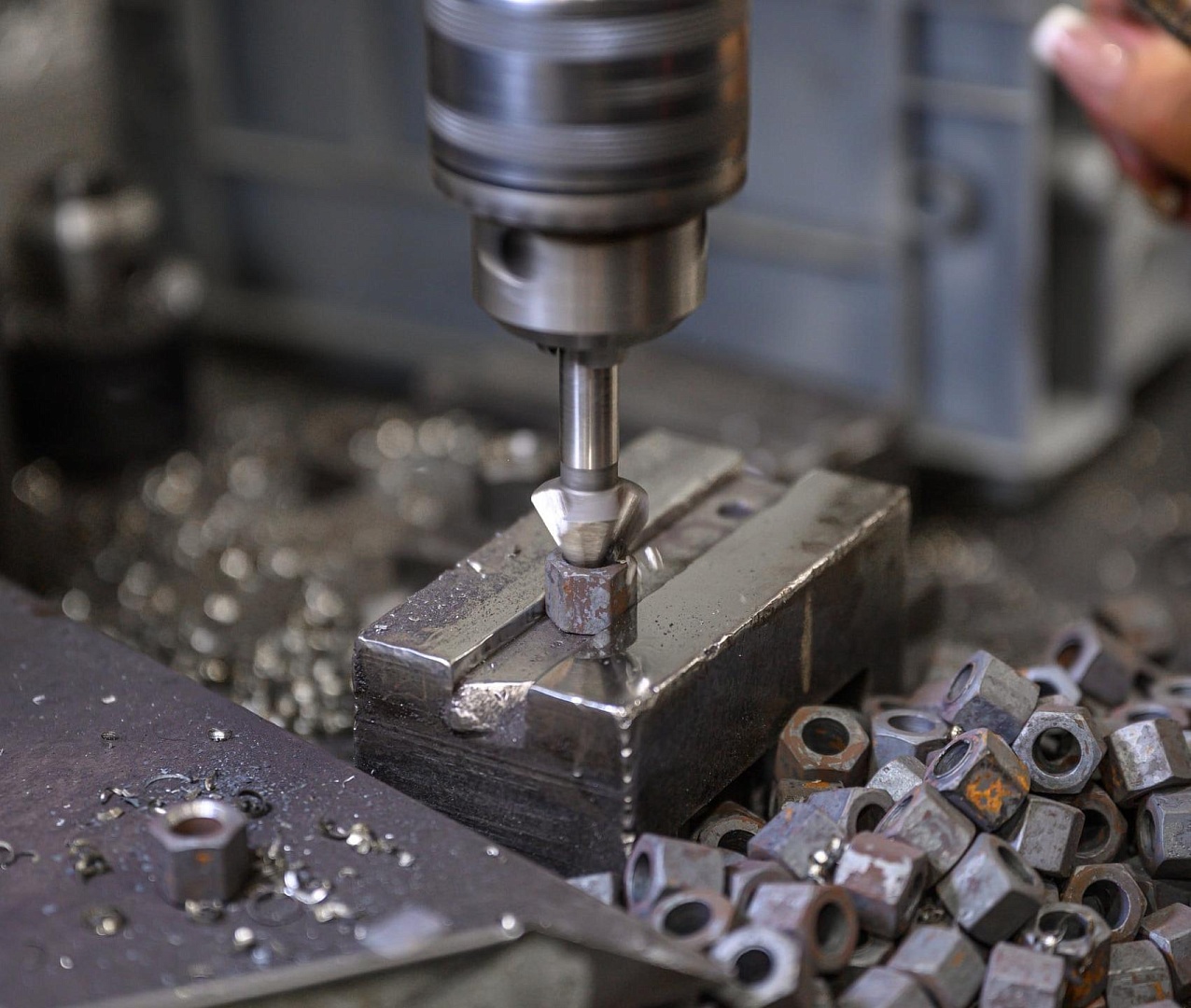

- высокоточное фрезерование и токарную обработку;
- термообработку для повышения прочности;
- финальный контроль геометрии и показателей твердости.
Мы гарантируем, что продукция соответствует требованиям и отраслевым ТУ. Крепеж проходит ультразвуковую и визуальную проверку, что исключает даже малейшие дефекты.
Почему выбирают нас
Воспользовавшись услугами ИОМЗ, вы получаете:
- производство полного цикла;
- индивидуальный подход к каждому проекту;
- возможность изготовления нестандартного крепежа;
- оперативные сроки выполнения заказов.
Ресурсный крепеж от ИОМЗ – это надежность, проверенная эксплуатацией в самых сложных условиях. Мы обеспечиваем стабильную работу оборудования, помогая клиентам достигать максимальных показателей эффективности.
