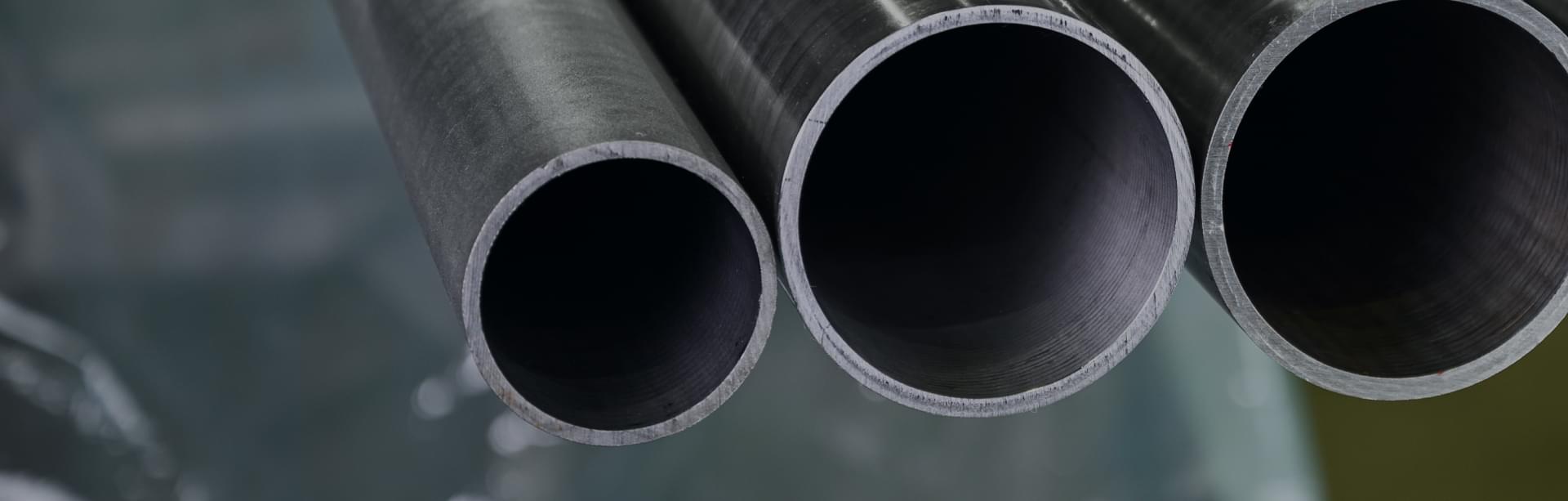

Трубы корпусные
Производим трубы корпусные
Допуск на внутренний диаметр
до 0,08 мм
Разностенность
0,36 мм
Длина
до 18 м
Внутренний диаметр
от 46,1 мм
Нефтяная промышленность
Из конструкционной марок стали
ст20, ст35, ст40Х
ТУ 14-3Р-134-2019
Из коррозионностойких марок стали
08Х18Н10Т, 12Х18Н10Т, AISI 304, AISI 321
ТУ 14-3Р-134-2019
Трубы предназначены для корпусов
- погружных электроцентробежных насосов (ЭЦН)
- погружных электродвигателей (ПЭД)

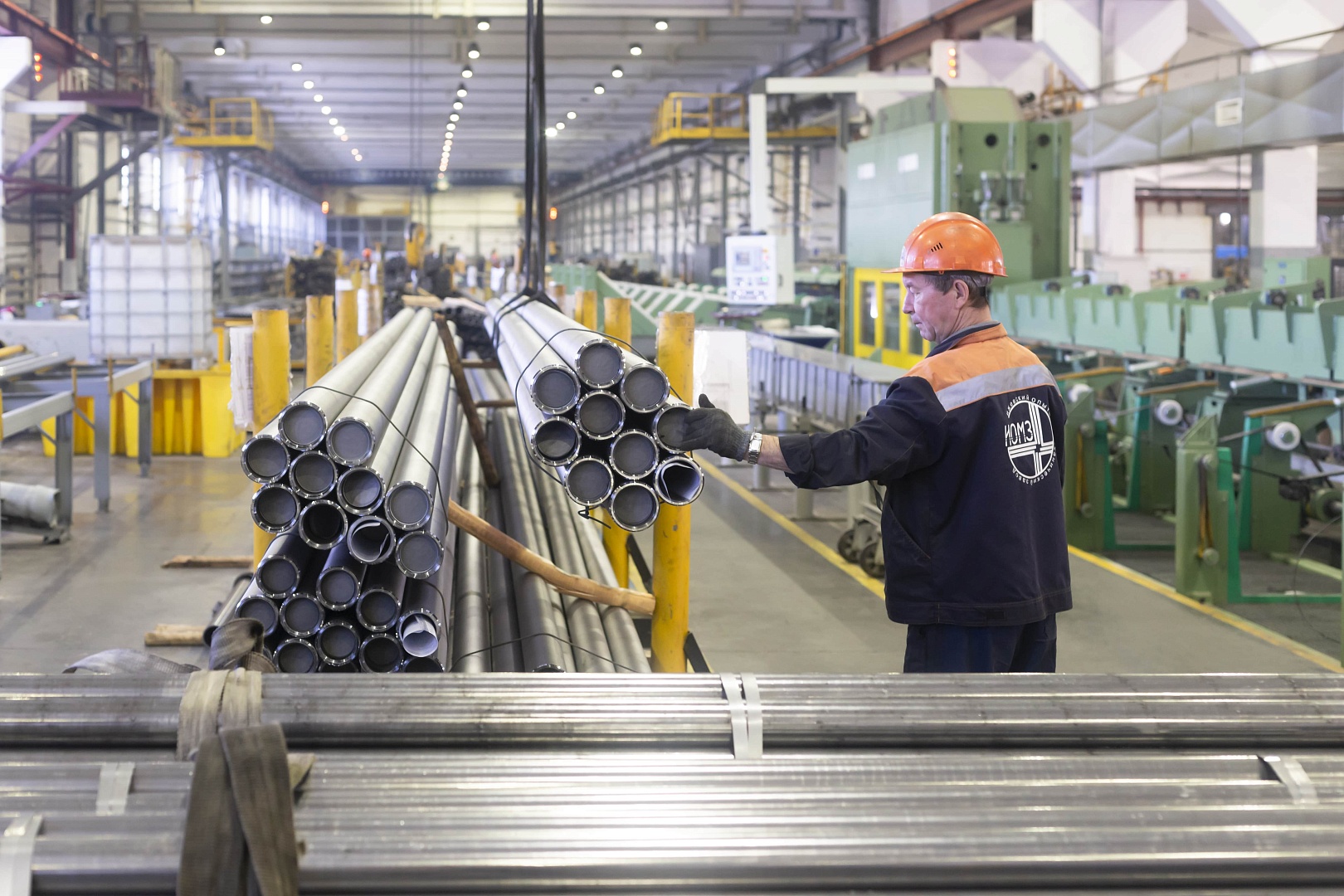

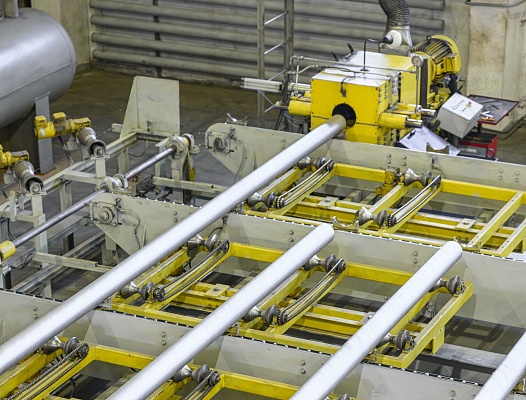

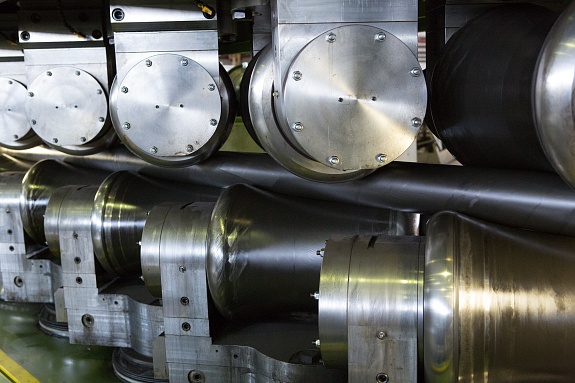

Цех по производству труб
ТУ 14-3Р-134-2019
| Наружный диаметр, D нар. | Внутренний диаметр, D вн. | Толщина стенки, S | Длина, м, до |
|---|---|---|---|
| 55* | 46,1 +0,08 | 4,45 ±0,27 | 18 |
| 60 -0,74 | 46,1 +0,08 | 7* | 18 |
| 69* | 60 +0,12 | 4,5 ±0,27 | 18 |
| 71* | 60 +0,12 | 5,5 ±0,33 | 18 |
| 81* | 70 +0,12 «Н» | 5,5 ±0,33 | 18 |
| 81* | 70 +0,17 +0,05«Д» | 5,5 ±0,33 | 18 |
| 81 | 71+0,12 | 5,0 ±0,30 | 18 |
| 86* | 75+0,12 | 5,5 ±0,33 | 18 |
| 86* | 76+0,12 | 5,0 ±0,30 | 18 |
| 86* | 76 +0.25 +0,13 | 4,9* | 18 |
| 89 -0,30 -0,70 | 79 +0,502 -0,022 | 5,0* | 18 |
| 90 -0,5 | 81 +0,3 | 4,5* | 18 |
| 92* | 80 +0,12 | 18 | |
| 95 -0,35 | 82,55 +0,22 | 6,225* | 18 |
| 95,24* | 86 +0,17 +0,05 | 5,12 ±0,33 | 18 |
| 96* | 86 +0,17 +0,05 | 5,0 ±0,30 | 18 |
| 96* | 85 +0,17 +0,05 | 5,5 ±0,33 | 18 |
| 96* | 80 +0,12 | 8,0 ±0,48 | 18 |
| 98,30 ±0,15 | 88,9 +0,12 +0,05 | 4,7* | 18 |
| 101,6 +0,3 | 88,9 +0,12 | 6,35* | 18 |
| 101,6 ±0,15 | 88,9 +0,12 |
6,35* |
18 |
| 101,6 +0,10 -0,30 | 90,5 +0,12 | 5,55* | 18 |
| 103* | 83 +0,4 |
10-0,1 |
18 |
| 103 ±0,15 | 91,97 +0,08 | 5,515* | 18 |
| 103* | 92 +0,17 +0,05 | 5,5 ±0,33 | 18 |
| 103* | 90 +0,12 | 6,5 ±0,39 | 18 |
| 107* | 90 +0,12 | 8,5 ±0,51 | 18 |
| 114* | 100 +0,12 | 7,0 ±0,42 | 18 |
| 114,3* | 102,11 +0,12 | 6,1+0,4 | 18 |
| 115,85 ±0,15 | 104,83 +0,08 | 5,51* | 18 |
| 116,00 ±0,15 | 104,92 +0,08 | 5,54* | 18 |
| 116* | 104,92 +0,08 | 5,50 ±0,33 | 18 |
| 116* | 105 +0,17 +0,05 | 5,5 ±0,33 | 18 |
| 116-0,3 | 105 +0,17 +0,05 | 5,5* | 18 |
| 117 ±0,15 | 104,92 +0,08 | 6,04* | 18 |
| 117* | 105 +0,17 +0,05 | 6,0 ±0,36 | 18 |
| 123* | 110 +0,17 +0,05 | 6,5 ±0,39 | 18 |
| 124* | 115 +0,17 +0,05 | 4,5 ±0,27 | 18 |
| 125-0,3 | 115 +0,2 | 5* | 18 |
| 130* | 118 +0,17 +0,05 | 6,0 ±0,36 | 18 |
| 130,2 ±0,15 | 115 +0,15 | 7,6* | 18 |
| 136* | 122 +0,12 | 7,0 ±0,42 | 18 |
| 136,4 ±0,15 | 122,43 +0,08 | 6,985* | 18 |
| 136,5 | 122,3 +0,1 | 7,15 ±0,43 | 18 |
| 136,65 | 122,2 +0,12 | 7,22 ±0,43 | 18 |
| 136,7 -0,3 | 122,4 +0,12 | 7,15* | 18 |
| 139,4-0,3 | 122,4 +0,12 | 8,5 | 18 |
| 143* | 130 +0,185 +0,085 | 6,5 ±0,39 | 18 |
| 143* | 130 +0,27 +0,10 | 6,5 ±0,39 | 18 |
| 143* | 130 +0,29 +0,17 | 6,5 ±0,39 | 18 |
| 172* | 156 +0,15 | 8,0 ±0,4 | 10 |
| 172* | 158 +0,15 | 7,0 ±0,4 | 10 |
| 188* | 170 +0,17 +0,05 | 9,0 ±0,4 | 10 |
Качество и долговечность — залог успеха нашей продукции
Стать клиентом
Мы — опытный завод, готовый осваивать новые технологии под технические требования заказчика
Корпусные трубы для нефтяной промышленности
Корпусные трубы являются неотъемлемой частью любой системы скважинной добычи. Они постоянно находятся в агрессивной среде и подвержены высоким нагрузкам, поэтому требуют повышенных стандартов прочности.
Завод «ИОМЗ» предлагает надежные трубы для нефтяной промышленности, соответствующие отраслевым стандартам и требованиям к качеству.
Для чего используются
Данные изделия выполняют ключевую функцию в процессе бурения и эксплуатации скважин. Они обеспечивают герметичность скважинного ствола, препятствуют его обрушению и защищают оборудование от попадания агрессивных сред.
Современные трубы из конструкционных марок стали выдерживают экстремальные условия эксплуатации и сохраняют технические характеристики на протяжении всего срока службы.
Материалы изготовления
Для производства применяются как углеродистые, так и нержавеющие стали, поэтому вы можете у нас найти:
- труба ст20 – востребованы за счет повышенной прочности и пластичности;
- труба ст35 и труба ст40Х – подходят для условий со средними и высокими нагрузками;
- труба стальная 08х18Н10т и трубы из нержавеющей стали 12х18Н10т – обеспечивают устойчивость к коррозии, особенно в агрессивной химической среде;
- труба из нержавеющей стали AISI 304 – универсальный материал для выполнения большинства задач.
Вы также можете купить трубу нержавеющую AISI 321 в случае, когда важна термостойкость и стабильность механических свойств.
Мы используем только проверенные сплавы, подходящие для длительной эксплуатации в нефтегазовой сфере.
Производственные этапы
Процесс изготовления корпусных труб включает несколько технологических шагов:
- Подбор материала в соответствии с проектной документацией.
- Механическая и термическая обработка заготовок.
- Контроль геометрии и точности размеров.
- Испытания на герметичность, прочность и устойчивость к агрессивным средам.
Высокоточная обработка и контроль качества позволяют нам гарантировать полное соответствие продукции требованиям ГОСТ и ТУ.
Применение в нефтегазовой отрасли
Трубы используются для обустройства:
- скважин на нефть и газ;
- подземных коммуникаций;
- насосных систем;
- обсадных и эксплуатационных колонн.
Благодаря полезным свойствам, трубы из коррозионностойкой стали обеспечивают защиту от агрессивных сред, а их высокая механическая прочность снижает риск выхода оборудования из строя.
Почему выбирают нас:
- гибкий подход к индивидуальным заказам;
- широкий ассортимент готовых изделий в наличии, а также под заказ;
- сопровождение документацией и техническими консультациями.
Если вы хотите купить корпусные трубы собственного производства, соответствующие отраслевым стандартам, воспользуйтесь услугами завода «ИОМЗ». Мы обеспечиваем производство стальных труб с полным контролем качества, соответствием чертежам и срокам.
Наши изделия производятся с помощью самого современного оборудования из качественных материалов и зарекомендовали себя в самых суровых условиях нефтедобычи.
