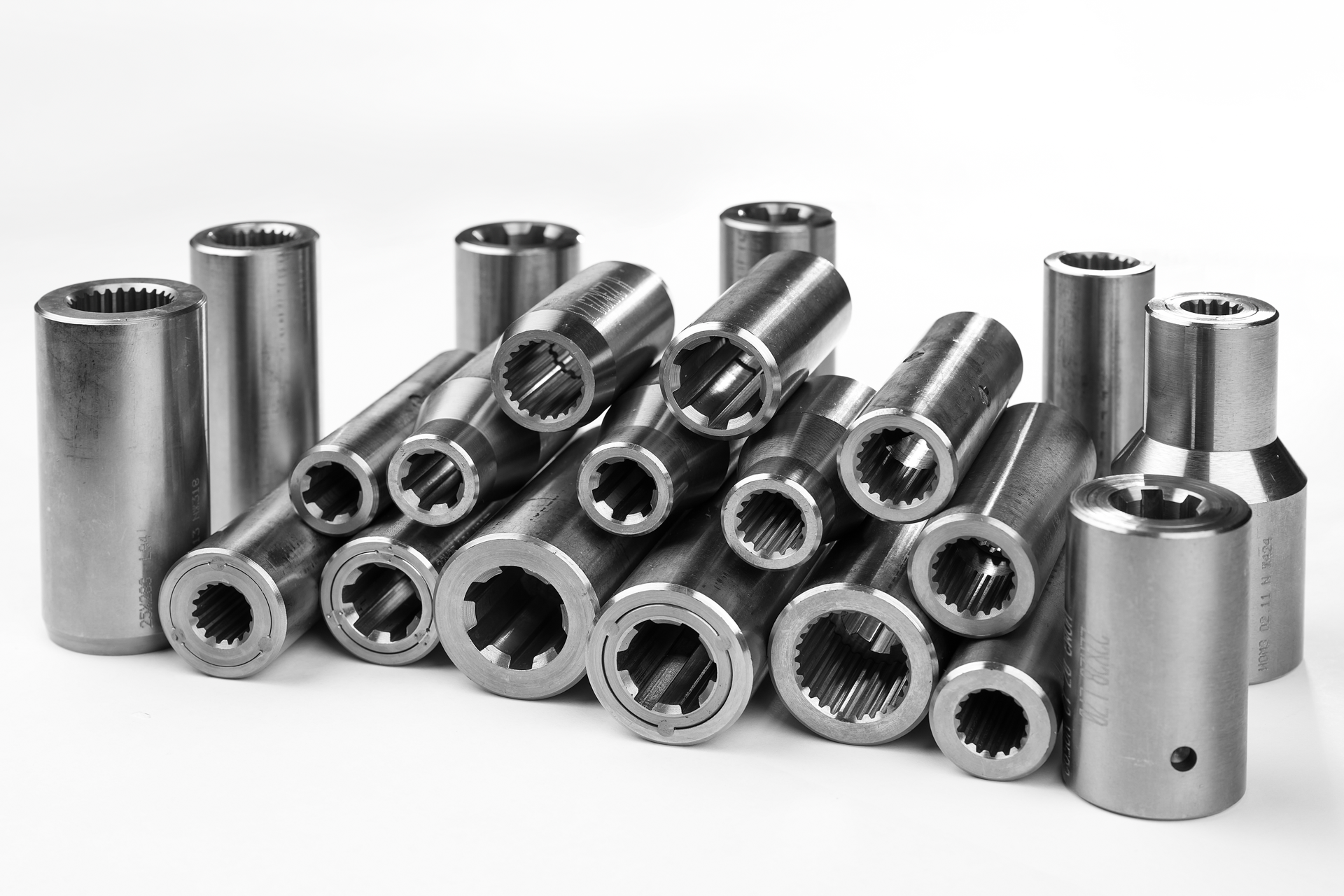

Муфты шлицевые сборного и цельного вида
Производим муфты для УЭЦН
Наружный диаметр
20-65 мм
Длина цельных муфт
94 мм max
Длина сборных муфт
110 мм max
Муфты шлицевые сборные и цельные служат для соединения секций УЭЦН
- с внутренними эвольвентными шлицами Ø14-38,
(профиль соответствует ГОСТ 6033, модуль m=1 и m=2) - с внутренними прямобочными шлицами Ø14-42
- с комбинированными шлицами (различных диаметров)
- с дополнительной термообработкой 28…32HRC
Материал муфт
- стали легированные, конструкционные и высокопрочные нержавеющие марок: 40Х13 и 05Х16Н4Д2Б
- сплав Alloy K-500 на основе никеля с высокими прочностными характеристиками и коррозионностойкими свойствами
Муфты изготавливаются по чертежам Заказчика и по чертежам нашего предприятия.

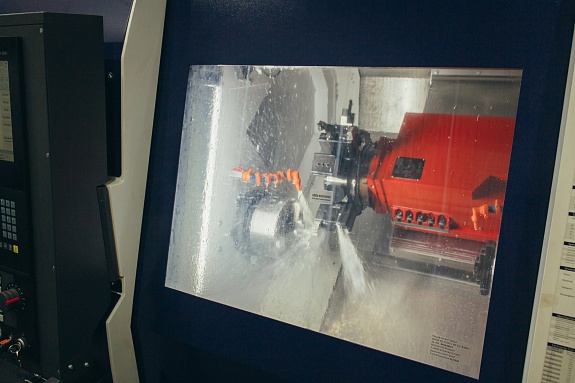

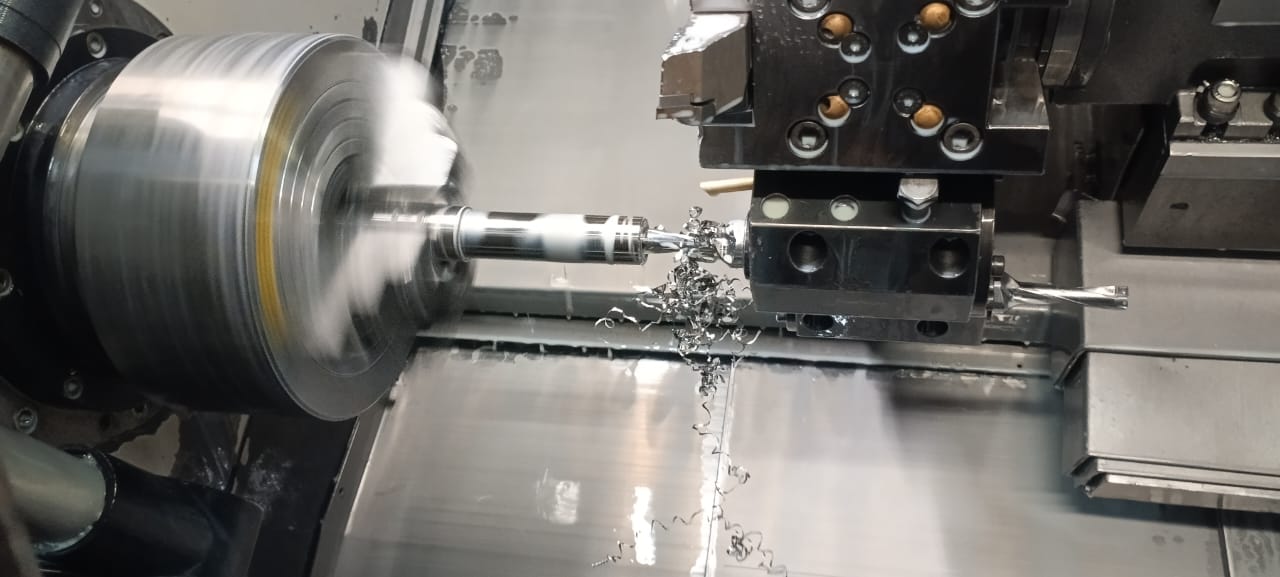

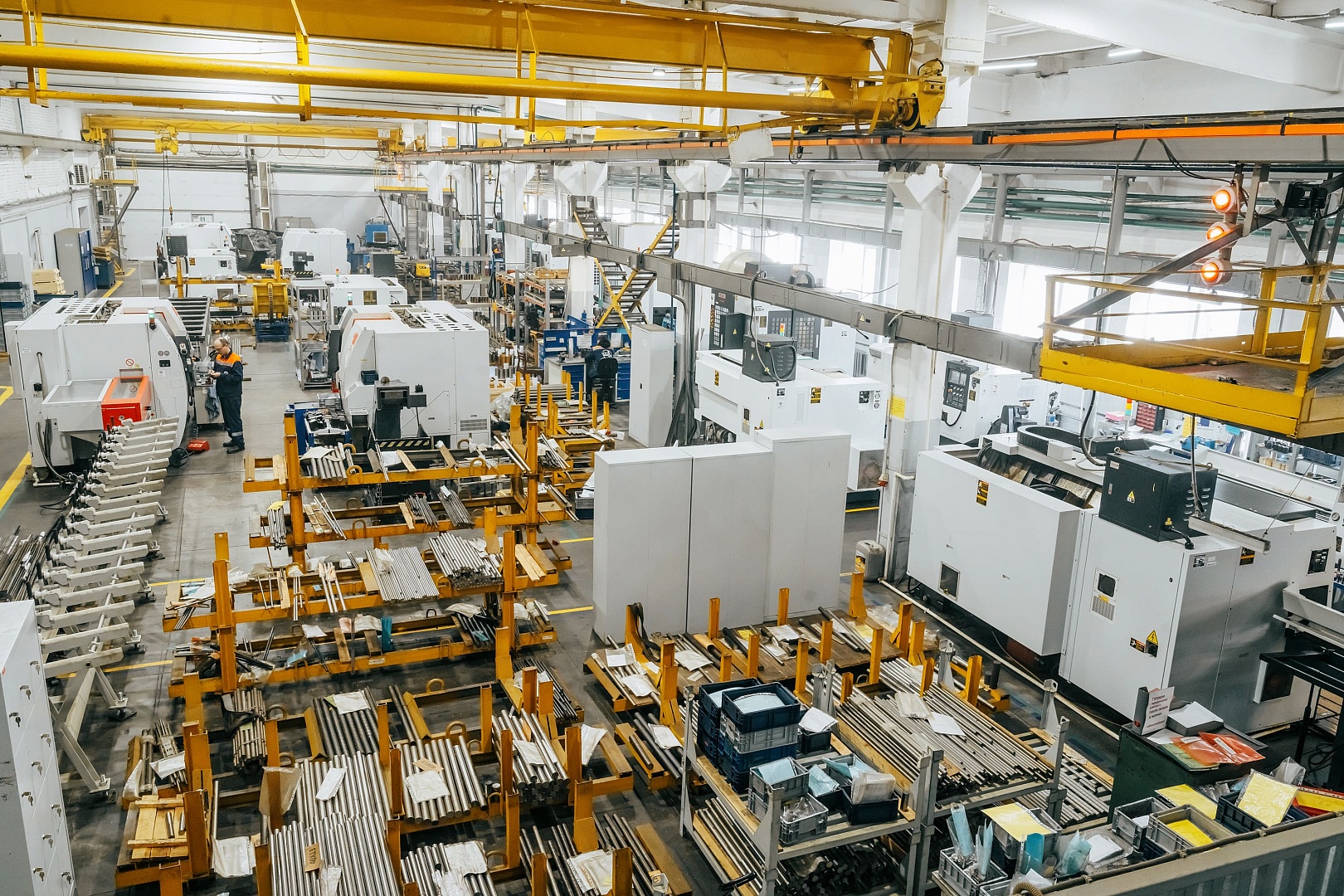

Цех по производству муфт
Качество и долговечность — залог успеха нашей продукции
Стать клиентом
Мы — опытный завод, готовый осваивать новые технологии под технические требования заказчика
Муфты шлицевые сборного и цельного вида: надежность и точность в каждой детали
Прочное соединение секций погружного электроцентробежного насоса напрямую влияет на его эффективность и долговечность. Именно поэтому муфты для УЭЦН являются важнейшими элементами конструкции, обеспечивающими стабильную передачу крутящего момента, особенно в условиях интенсивной эксплуатации.
Виды и назначение муфт
В зависимости от требований оборудования применяются различные типы:
- Муфты сборные – удобны при необходимости регулярного обслуживания или замены.
- Муфты цельные – отличаются монолитной структурой и устойчивостью к вибрациям и нагрузкам.
Данные компоненты применяются в нефтегазовой отрасли, где необходима максимальная надежность даже в экстремальных условиях.
Технические характеристики и исполнение
Завод выпускает данные изделия различных модификаций:
- наружный диаметр: от 20 до 65 мм;
- длина: до 94 мм для цельных и до 110 мм для сборных муфт;
- внутренние шлицы: эвольвентные (Ø14–38), прямобочные (Ø14–42), комбинированные;
- твердость после термообработки: 28…32 HRC.
Все изделия соответствуют требованиям ГОСТ 6033, а также всем необходимым стандартам безопасности и надежности.
Материалы, которые используются в производстве
Завод по производству муфт применяет исключительно качественные материалы:
- конструкционные и легированные стали;
- высокопрочные коррозионностойкие марки: 40Х13, 05Х16Н4Д2Б;
- никелевый сплав Alloy K-500 – для изделий, работающих в агрессивной среде.
Материалы подбираются с учетом условий эксплуатации. Это особенно важно, если вам нужны изделия, устойчивые к коррозии и серьезным нагрузкам.
Производственный подход
Вся продукция изготавливается как по чертежам заказчика, так и стандартным проектам завода. Контроль качества проводится на каждом этапе: от подготовки заготовки до финальной обработки. На заводе ИОМЗ используется только современное оборудование для высокоточной механической обработки, обеспечивая стабильную геометрию и посадку.
Почему выбирают нас
ИОМЗ обеспечивает:
- индивидуальный подход к каждому заказу;
- оперативное изготовление и доставку;
- гарантированное качество и соблюдение ГОСТ;
- широкий выбор типоразмеров и материалов.
Производство под конкретные задачи клиента
Если вы планируете купить муфты шлицевые или другие типы соединительных элементов, мы обеспечим необходимое качество и точность. Наши изделия доказали эффективность в суровых условиях эксплуатации. Воспользовавшись услугами завода ИОМЗ, вы получите высшее качество, оперативное выполнение заказов и надежность на многие годы. При необходимости наши специалисты помогут определиться с выбором, а также ответят на любые интересующие вопросы.
